Membuat Garis Kontur dengan AutoCad Land Development (ALD)

Garis kontur adalah garis yang menghubungkan titik-titik yang mempunyai ketinggian yang sama dari suatu datum/bidang acuan tertentu. Konsep dari garis kontur dapat dengan mudah dipahami dengan membayangkan suatu kolam air. Jika air dalam keadaan tenang, maka tepi permukaan air menunjukkan garis yang mempunyai ketinggian yang sama dan garis tersebut akan menutup pada tepi kolam membentuk garis kontur.
Jika permukaan air turun, sebagai contoh permukaan air turun 5 meter, maka tepi dari permukaan air akan membentuk garis kontur yang kedua. Demikian selanjutnya setiap permukaan air turun akan membentuk garis kontur yang lainnya

Untuk menggambar dan menampilkan garis kontur, dengan program ALD dilakukan tahapan-tahapan.

Dalam tutorial ini data yang digunakan sebagai berikut:

Yang setelah di copy - paste kan di note pad menjadi seperti ini gan...

Untuk memasukan data koordinat tersebut ke ALD tentu sangat mudah,ikuti langkah berikut


hasilnya akan muncul seperti berikut, jika belum muncul. Ketik pada command: Z-enter-E-enter.

Sekarang masuk ke proses pembuatan garis konturnya
1. langkah pertama yaitu membuat surface baru.

2. Kemudian masuk ke Terrain model Explorer, maka nama surface telah terekam pada data base ALD dengan nama "yoga". Baru kemudian data point juga dimasukan.ada

3. Membangun data kontur adalah proses pembuatan awal dan perekaman untuk membuat garis kontur yang data-datanya adalah dari hasil perekaman data surface. Selanjutnya data-data ini dipakai untuk penggambaran garis kontur.

4. Selanjutnya muncul kembali kotak dialog Terrain Model Explorer, yang memberikan konfirmasi bahwa semua titik ukur telah terekam.

dan muncul jendela kembali menjadi

5. Penggambaran garis kontur "yoga". Perhatikan dialog pada command. Ketik N jika belum pernah membuat kontur

Hasilnya sebagai berikut

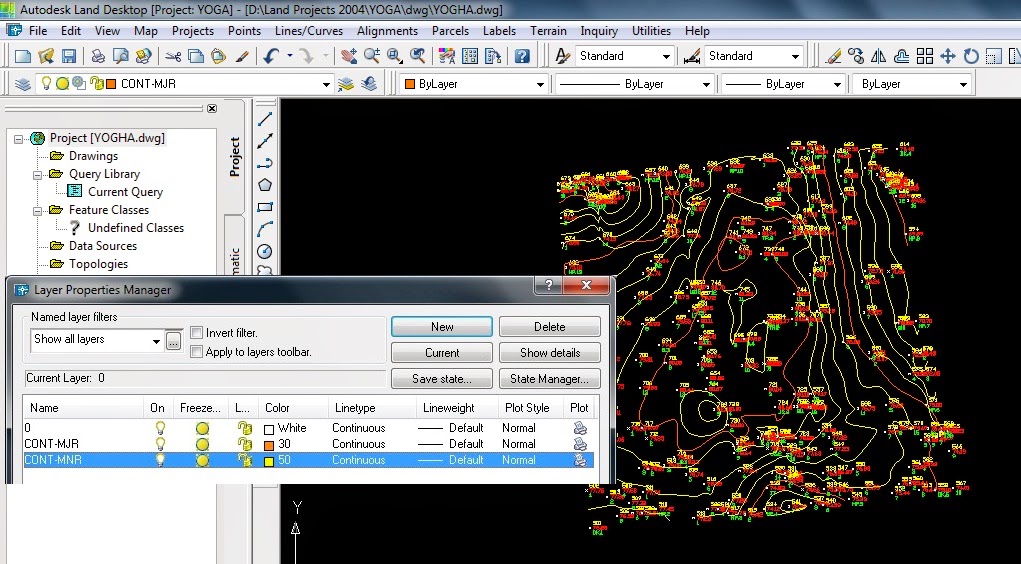

6. Setelah muncul tampilan hasil dari penggambaran kontur, selanjutnya mengatur tampilan garis kontur dengan mengganti warna kontur mayor dan minor nya, melalui layer management.


7. Langkah terakhir adalah menambahkan informasi label kontur, berikut langkahnya.

Hasilnya

####SEMOGA BERMANFAAT####
